ECU در خودرو چه کاری انجام می دهد

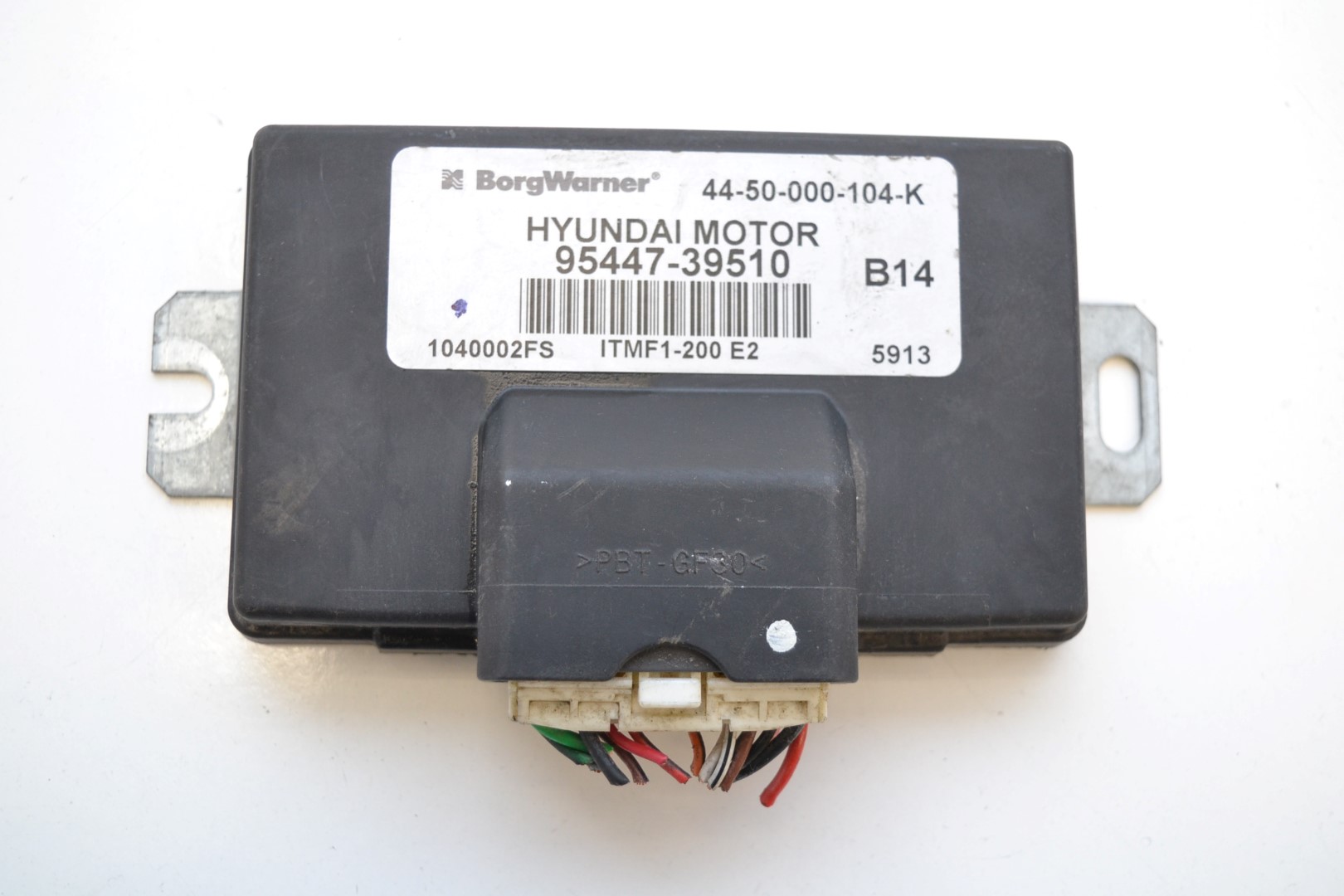

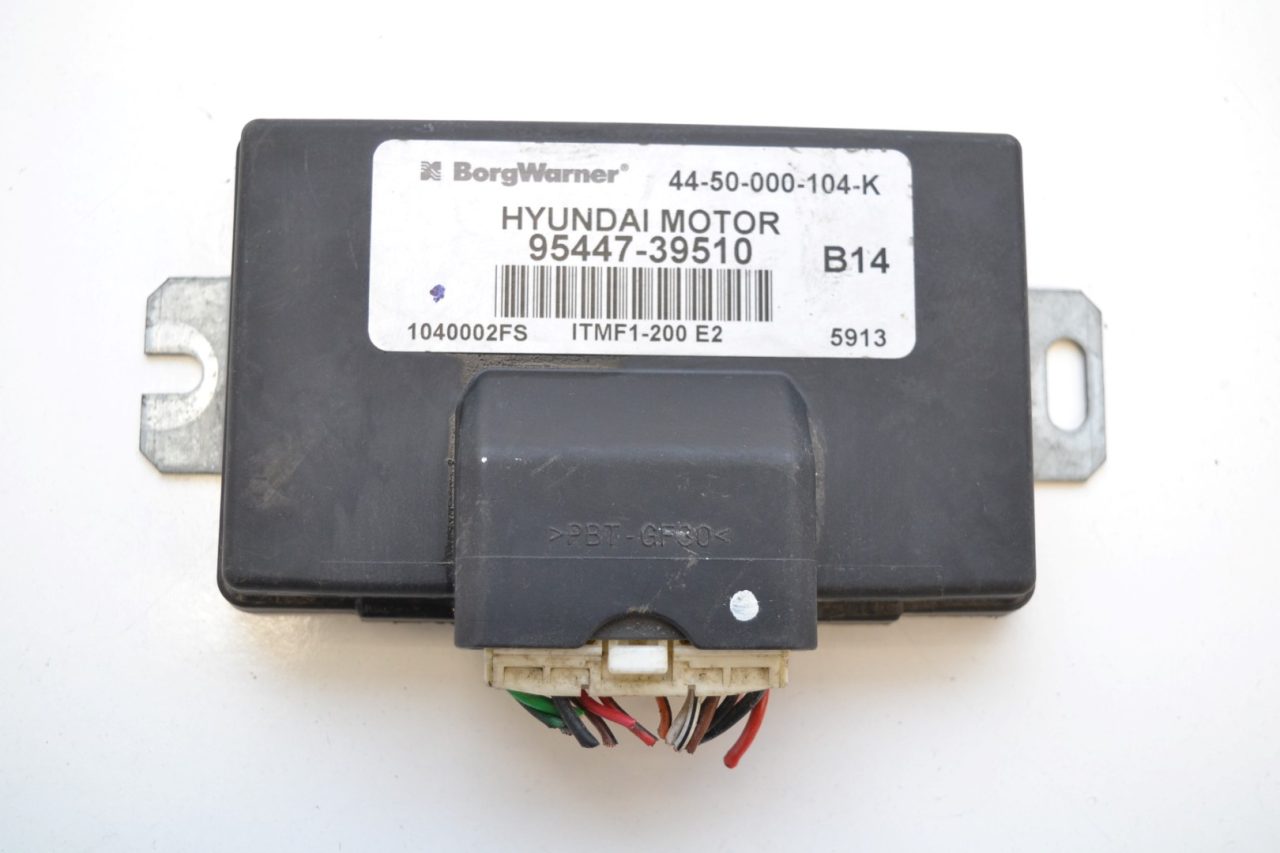

واژه ECU مخفف Electronic Control Unit یا واحد کنترل الکترونیک می باشد و نقش هدایت و کنترل یک خودروی انژکتوری را بر عهده دارد .همانطور که می دانید خودروهای انژکتوری بدلیل عملکرد بهتر و توانایی پاس کردن استانداردهای آلودگی، تقریبا در تمام دنیا جایگزین خودروهای کاربراتوری شده اند و مغز این سیستم ECU می باشد.
آشنایی با ECU

ای سی یو با توجه به سنسورهایی که به موتور متصل است وضعیت و شرایط خودرو را تحلیل کرده و پاسخهای لازم را به خروجیها که عبارتند از: انژکتورها، جرقه زنها و … اعمال می کند. سنسورها کیت های مختلف هستند که هر چه تعداد آنها بیشتر باشد ای سی یو بهتر می تواند شرایط موتور را درک کند.

سنسورهای مهم خودروهای انژکتوری عبارتند از: سنسور دور یا RPM، سنسور فشار داخل مانیفولد یا MAP، سنسور موقعیت دریچه گاز یا TPS، سنسور دمای آب یا CTS، سنسور دمای هوا IAT، سنسور اکسیژن یا لامبدا، سنسور ضربه.

به طور کلی واحدهای کنترل الکترونیکی توانایی انجام سه کارکرد زیر را دارند:

نظارت (Monitoring) بر کارکرد های خودرو و آگاه کردن راننده از آن ، مانند نظارت بر مصرف سوخت و آگاه کردن راننده از مصرف لحظه ای یا میانگین سوخت ، یا نظارت بر موقعیت درها و آگاه کردن راننده از باز بودن آنها.

تنظیم (Regulating) کارکردهای خودرو به وسیله بهینه کردن همواره ی آنها ، مانند تنظیم مصرف سوخت موتور توسط واحد کنترل الکترونیکی سیستم انژکتوری.

کنترل (Controlling) کارکردهای خودرو از طریق محاسبه کمیات خروجی بر پایه داده های ورودی ، (مانند کنترل ترمز به وسیله سیستم ضد قفل ترمز) در بیشتر واحد های کنترل الکترونیکی سه کارکرد نظارت ، تنظیم و کنترل همزمان وجود دارند.

در داخل ECU دو نوع حافظه موجود است: حافظه موقت و حافظه دائم.

حافظه موقت: این نوع حافظه با قطع برق باطری از بین می‌رود اما مجددآ قابل استحصال است. به روش برگرداندن حافظه، روش تجدید حافظه و یا Initialize می‌گویند.

حافظه موقت شناسایی استپر موتور، دنده‌ها و حالات عملی موتور و محاسبات لحظه‌ای برای تنظیمات لحظه‌ای را به عهده دارد و محلی برای نگهداشت معایب موقت و دائم سیستم انژکتور است. اگر هر یک از سه کار زیر را انجام دهید حافظه موقت موجود در ECU پاک شده و خودرو تا مدتی به دلیل از دست دادن برخی از پارامترهای لحظه‌ای موتور بد کار می‌کند: جدا کردن کابل باطری بیش از 15 دقیقه، جدا کردن سوکت های ECU بیش از 15 دقیقه، جدا کردن سوکت رله دوبل در خودروهای غیر مالتی‌پلکس و سوکت‌های BSM در خوردوهای مالتی ‌پلکس بیش از 15 دقیقه.

در چنین حالتی باید خودرو دوباره تجدید حافظه شود. در این حالت خودرو سکته‌های بی‌دلیل و نا به ‌هنگام نموده و در هنگام تعویض دنده و به خصوص در هنگام معکوس کشیدن راننده احساس می‌کند که خودرو لحظه‌ای دچار مکث می‌شود. البته این در خودرو های نو زیاد محسوس نیست ولی در هر صورت تجدید حافظه ECU کاملآ مفید خواهد بود.

روش تجدید حافظه ECU:

اصولآ با توجه به این‌که در کارخانه‌های مختلف روش‌ها و متدهای مختلفی برای تولید وجود دارد و نیز نظر به استفاده خودرو در کشورها و مناطق مختلف با شرایط متفاوت، در ECU نوعی قابلیت سازگاری و یکسان‌سازی وجود دارد که این توانایی بر مبنای چهار عنصر پایه‌گذاری می‌شود: سنسور اکسیژن، سنسور موقعیت دریچه گاز، سنسور ضربه (ناک) و سنسور استپر موتور.

برای تجدید حافظه موقت ECU شرکت پژو اینگونه پیشنهاد کرده است که سوئیچ را به مدت حداقل 10 ثانیه ببندید. سوئیچ را به مدت حداقل 10 ثانیه باز کنید. خودرو را روشن کنید و به مدت حداقل 10 ثانیه گاز ندهید. دنده ها را یک به یک معرفی کنید.

حافظه دائم:

این نوع حافظه مانند سیستم‌ عامل و Setup کامپیوترهای PC است و با قطع برق از بین نمی‌رود؛ اما در صورت خراب شدن دیگر قابل برگشت نبوده و می‌توان گفت ای سی یو سوخته است. حافظه دائم شامل جدول بزرگی به نام Look Up Table است که در این جدول به مانند جدول ضرب ردیف‌ها و ستون‌ها و خانه‌هایی وجود دارد. با این تفاوت که تعداد ردیف‌ها و ستون‌های این جدول برابر تعداد سنسورهای موجود در سیستم موتور می‌باشد.

مواردی که برای حفاظت از ECU نباید انجام دهید:
1 – جدا کردن کابل باطری هنگامی که خودرو روشن است:
همان‌طور که می‌دانید ولتاژ تولیدی دینام حدود 14 ولت است اما باید دانست که این ولتاژ، ولتاژ متوسط تولیدی دینام است. پیک تولید ولتاژ دینام بر حسب دور موتور و بار گرفته شده از دینام، متغیر بوده و گاهی اوقات به 16 ولت نیز می‌رسد. در حالت عادی که کابل‌های باطری متصل است این نوسان به خاطر خاصیت خازنی باطری تعدیل می‌شود اما اگر کابل باطری در هنگام روشن بودن خودرو باز شود، این نوسانات می‌تواند بر روی قسمت‌های حساس خودرو (کلیه کنترل یونیت‌های الکترونیکی) تاثیر نامطلوب داشته باشد. حداکثر قدرت تحمل نوسان ولتاژی این قطعه به طور استاندارد 16 ولت است. اگر هنگامی که خودرو روشن است کابل باطری را جدا کنیم به طور حتم ریسک سوختن ECU وجود دارد! طبیعی است که با توجه به قیمت زیاد آن، این کار عاقلانه به نظر نمی‌رسد.
2- امتحان جرقه از روی وایر شمع با اتصال آن به بدنه:
وقتی سر شمع‌ها را می‌کشید و برای امتحان برق ارسالی به سر شمع ها توسط وایر مربوطه به بدنه جرقه ایجاد می‌کنید، ممکن است که مقدار جریان نابهنگام غیر قابل کنترلی را در ثانویه کویل ایجاد کنید. برق ثانویه کویل با برق سیم پیچ اولیه آن دارای تاثیر متقابل هستند. سیم پیچ اولیه کویل نیز برق خود را مستقیمآ از ECU می‌گیرد. این کار ممکن است موجب ایجاد نوسانات برق در شبکه برق خودرو و اسیب رسیدن به قسمت‌های حساس به‌ خصوص ECU شود. در صورت تمایل به چک کردن برق سر شمع‌ها از یک شمع فیلرگیری شده یدک استفاده کنید تا میزان جریان دهی ثانویه کویل تحت کنترل باشد.
3 – آب زدن به ECU:
اگر پشت جعبه این قطعه را باز کنید خواهید دید که برای جلوگیری از نفوذ آب؛ قسمت فیبر مدار چاپی و حتی پین‌های داخلی با ماده‌ای موم مانند پوشیده شده اما در هر صورت پین‌های نری خارجی سوکت ECU بدون محافظ هستند و خیس شدن آنها موجب اتصال کوتاه خارجی شده و ممکن است به احتمال بالا به ECU آسیب برسد.
4 – دست زدن به پین های ECU:
یکی از مواردی که اغلب با آن ناآشنا بوده و یا مورد غفلت قرار می‌گیرد دست زدن به پین‌های ECU است که به دلیل ریسک الکتریسیته ساکن بدن می‌تواند موجب آسیب زدن‌های جدی به آن شود. الکتریسیته بدن گاهی اوقات تا هزارها ولت می‌تواند بالا برود.
